一、PI主板安装
先将M.25*25的螺丝及螺母固定住
四颗螺母固定垫起来 M2.5的螺母
将树莓派放上去，树莓派放上去之前把TF卡安装好
用M2.5的螺母固定下，并且安装固定件
将侧面档板安装固定起来
再安装2个M2.5的螺母，一会儿固定热点板用
树莓派开口的安装效果
二、风扇及关开的安装

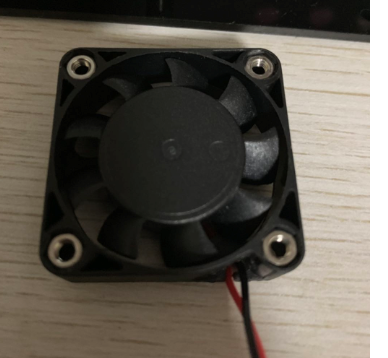

风扇有2种安装方法，一是向外吸气。二是向内吹气。向外吹气，使用M3*12的螺，向内吹气使用M3*16的螺丝。我这里演示向外吹气用吸气的方式。
先将螺母内置好。用螺丝先紧一下。把螺母向里面收紧再安装。

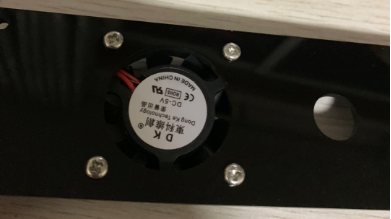

固定到亚克力板上。

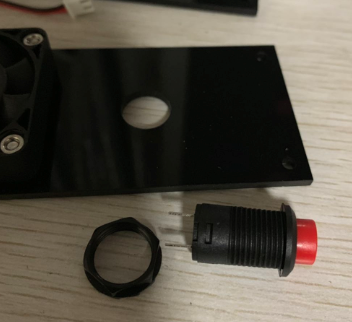

固定开关。这里选用12MM的自锁开关

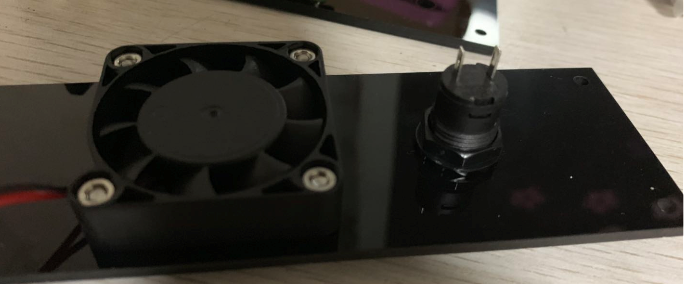

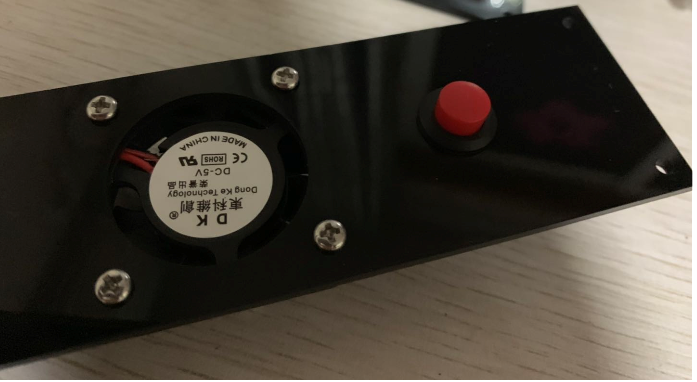

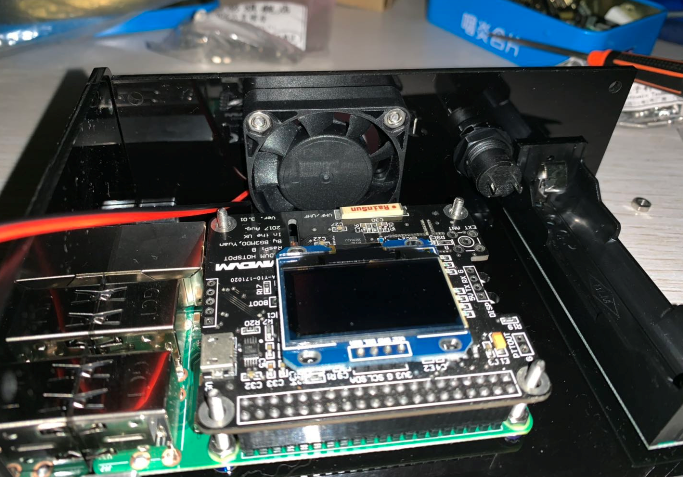

安装好后的效果
位置摆放下。先不要固定。线路还没焊接。
三、屏幕的安装
这里屏幕安装前请把屏幕先固件刷好参考我刷屏幕教程
位置先摆放下
M3*12的螺丝 加M3的螺母
将屏幕固定好。
四、热点板上与屏幕的焊接

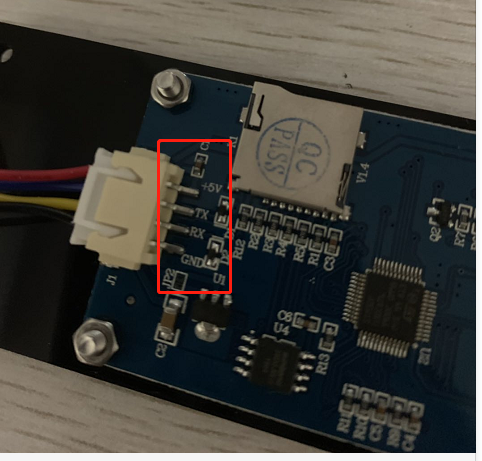

这里要注意下屏幕后面的线序，+5V TX RX GND 对应热点板上的线序
这是热点板上的线序。
我是直接把线焊上去的。
热点板的线序要注意下。他的这块是这样接的。
这里的不交叉。但也有可能部分板子RX TX必须反接。这里要注意的是，正负千万不要接错。
五、安卓公头的焊接
按照这个正负级焊接下
然后用热缩管保护下，如下图
用打火机烤一下。缩起来就行了
六、充电母头的焊接
充电母头这个接2根线。
七、将UPS电路板以及开关、温控、公头、输入母头全部焊接

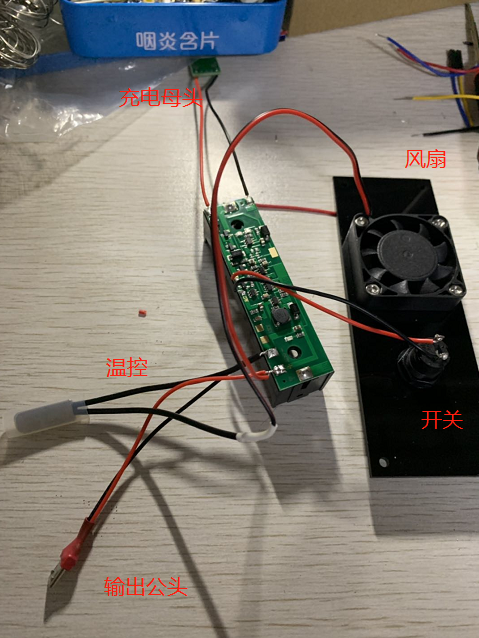

接线示意图 风扇那块使用温控开关进行控制。温控这块接负级控制。不要接正级控制。
七、安装UPS及电池
这边下面用我盒子上带的那个8个圈里的2个做垫片。或者装2个M3的螺母垫一下。螺丝使用M3*12固定好再装电池。注意电池正负极要拉反。
八、最后总装
树莓派供电口接上
风扇那边以及温控放好。温控上的塑料套一定要装好。
电池装好
侧面全部装好
盖板上面把充电品安装上。螺丝是M3*8的。配合2个螺帽

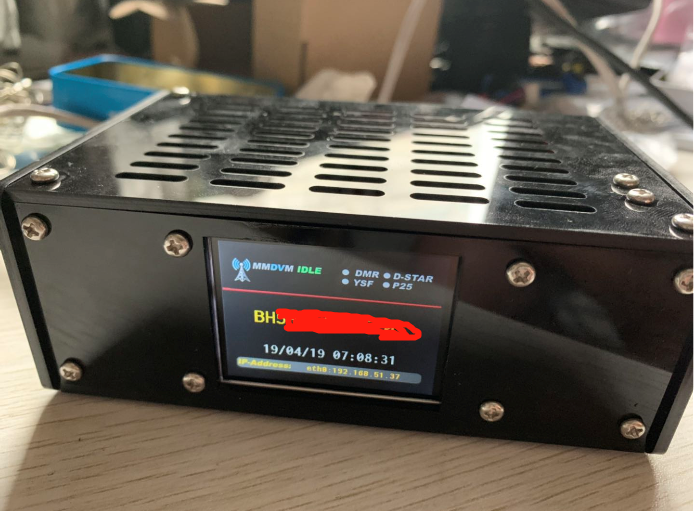

安装完毕。
